Au plus haut niveau, les registres ont deux applications distinctes : les applications HVAC (chauffage, ventilation et climatisation) et les applications de processus industriels. Cet article se concentre principalement sur les types d'amortisseurs pour les processus industriels, bien qu'il existe un certain croisement inhérent.
Un registre est un dispositif qui utilise des lames réglables pour réguler le débit d'air d'un côté du registre à l'autre, et il peut être situé dans un réseau de conduits, entre des pièces ou entre l'extérieur et l'intérieur d'un bâtiment.
Les registres sont plus que de simples registres d'air. Ils sont indispensables pour contrôler l'air frais, chaud, chaud, sale et même toxique. Ils peuvent également être utilisés pour la protection incendie. Les registres maintiennent la qualité de l'air et assurent la sécurité des travailleurs, c'est pourquoi ils sont essentiels pour la régulation du débit d'air industriel.
De plus, ce qui fait des registres le meilleur choix pour les grands systèmes complexes, c'est la variété des conceptions disponibles - cela vous donne la flexibilité de choisir le type de registre qui convient le mieux à votre système de traitement industriel.
Cependant, choisir la bonne option peut être déroutant et vous amener à vous demander : parmi les différents types d'amortisseurs, lequel vous convient le mieux ?
Souvent, chacun a un objectif spécifique et le choix de la bonne conception est essentiel pour un fonctionnement stable à long terme.
Dans ce guide, nous vous présenterons les principaux types d'amortisseurs industriels et leurs applications pour vous aider à prendre votre décision.
1. Volet de régulation multilames
Série VC-400 opposée parallèle
Les registres de régulation à lames multiples sont souvent appelés registres rectangulaires ou registres à persiennes à lames multiples. Ces registres sont généralement de deux types selon l'action des aubes - le sens de rotation des aubes dans le registre de régulation.
L'action des lames parallèles signifie que toutes les lames s'ouvrent et se ferment au même angle et dans la même direction.
L'action des aubes opposées fait référence à la rotation des aubes adjacentes dans des directions opposées.
En règle générale, les registres à palettes parallèles sont utilisés pour le fonctionnement en ouverture/fermeture, tandis que les registres à palettes opposées sont utilisés pour le fonctionnement du registre modulant. Cependant, les aubes parallèles offrent un meilleur contrôle du débit d'air vers la fin de la plage de fonctionnement (plus près de la position complètement ouverte ou complètement fermée). Les aubes opposées offrent un meilleur contrôle du débit d'air sur toute la plage de fonctionnement. Lorsqu'un avantage est fourni, des aubes parallèles sont généralement utilisées pour diriger ou "jeter" l'air d'un côté, tandis que les aubes opposées fournissent un flux plus laminaire.
application
Les registres de contrôle à plusieurs lames peuvent résister à des températures supérieures à 1800 degrés F et à des pressions supérieures à 60 pouces de colonne d'eau. Cela les rend idéales pour de nombreux processus et applications industriels différents.
Les amortisseurs à aubes parallèles peuvent être utilisés dans les entrées et sorties des turbines à gaz, les entrées des ventilateurs, les gaz d'échappement atmosphériques, les épurateurs/oxydants et les dépoussiéreurs.
Les registres à lames opposées sont idéaux pour la production d'énergie rapide, les entrées de filtre à air, les sorties de ventilateur et les systèmes en verre ou en métal trempé.
2. Amortisseur à une ailette
Amortisseur ISO VC-56
Les amortisseurs à une palette sont souvent appelés amortisseurs papillon ou amortisseurs à tranche.
Ces amortisseurs sont disponibles en variétés rondes, carrées ou rectangulaires. Les aubes peuvent être à simple épaisseur ou à double peau. Dans de nombreux cas, les registres à une ailette peuvent constituer une alternative économique aux vannes coûteuses.
application
Les registres papillon peuvent être utilisés dans une variété d'applications, mais sont généralement utilisés pour le contrôle du débit et les applications à faible fuite ou d'isolation. Ces amortisseurs peuvent également être conçus pour résister à des pressions de conception extrêmes et à des températures très élevées tout en maintenant une faible chute de pression dans tout le système. Les registres à une lame peuvent être utilisés dans des systèmes à flux d'air corrosif et abrasif, ce qui les rend idéaux pour les applications de contrôle environnemental et de traitement des eaux usées.
3. Registres de retour et de décompression
Registre de décompression PR-13 et registre anti-retour BD-56
Les amortisseurs à flux inversé commerciaux et industriels, également connus sous le nom d'amortisseurs à gravité, sont utilisés dans les applications industrielles et de CVC légères, moyennes et lourdes.
Le registre de flux inversé ne permet qu'un flux d'air automatique dans une direction tout en empêchant le flux inverse à travers l'unité. Les amortisseurs d'aspiration se trouvent généralement sur les ventilateurs pour empêcher la contre-pression qui pourrait provoquer l'inversion du ventilateur.
Les amortisseurs de décompression permettent ces mêmes fonctions, mais le font à une pression de démarrage élevée et, dans la plupart des cas, réglable. Ces amortisseurs sont généralement utilisés pour empêcher la surpression dans le système.
application
Les aciéries, les usines de services publics et les raffineries de pétrole peuvent toutes utiliser des registres d'aspiration et de décompression car ces systèmes nécessitent de grandes quantités d'air d'échappement ainsi qu'une décompression et une ventilation.
4. Amortisseurs avant et de dérivation
Amortisseur de dérivation
Les amortisseurs avant et de dérivation sont souvent appelés amortisseurs de direction ou amortisseurs en T.

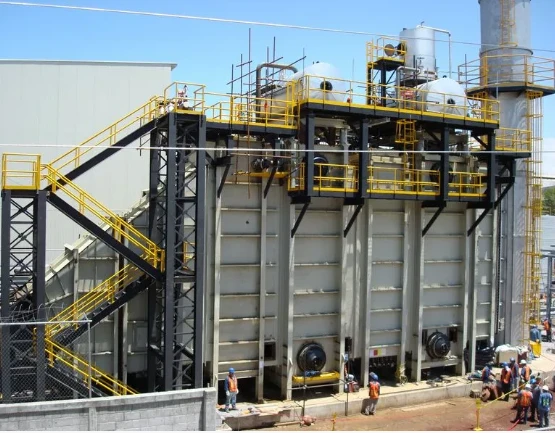

Les registres de ce type sont souvent utilisés pour rediriger les gaz chauds des turbines vers la récupération de chaleur. Ces amortisseurs font partie d'une configuration à double amortisseur, généralement trouvée dans une configuration en T.
application
Les unités de cogénération faisant face à des chaudières de récupération de chaleur résiduelle déploient généralement des registres de façade et de dérivation. Ils peuvent également être utilisés dans les applications de contrôle de la pollution et dans les unités d'échappement et de récupération de chaleur alimentées au gaz.
5. Amortisseur d'aube d'admission
VC-81 Amortisseur d'aube d'admission
Les registres à aubes d'admission sont souvent appelés contrôle des aubes d'admission (amortisseurs IVC) ou aubes d'admission variables (amortisseurs VIV).
Ces registres sont utilisés pour contrôler la relation débit/pression d'un ventilateur ou d'une soufflante du côté de l'aspiration. Ils sont généralement installés à l'entrée du ventilateur et peuvent assurer l'arrêt et le contrôle du ventilateur en tournant dans une direction spécifique pour pré-roter l'air entrant dans le ventilateur ou le ventilateur.
Ces registres circulaires multilames sont conçus pour fournir un fonctionnement fiable et durable avec des économies de coûts éprouvées pour la plupart des opérations de ventilateur ou de soufflante.
application
Les registres à aubes d'admission sont populaires dans les installations qui nécessitent un contrôle et une régulation complets de leur ventilation, telles que les installations de recirculation des automobiles, des gaz de combustion et des fours.
6. Amortisseur d'isolation
SL-100BT – Registre d'isolation étanche à l'air et registre à guillotine de la série SG
Les amortisseurs à bulles d'air et les amortisseurs à couteau sont deux catégories courantes d'amortisseurs d'isolement. Ceux-ci peuvent être achetés pour les systèmes de tuyauterie ronds et rectangulaires.
Les modèles d'amortisseurs à joint à bulle haut de gamme offrent l'étanchéité la plus fiable de tous les amortisseurs HVAC, garantissant l'absence de fuites lorsqu'ils sont fermés.
Les modèles de registres à guillotine haut de gamme peuvent être équipés d'un ventilateur scellé pour une fuite nulle tout en éliminant pratiquement la chute de pression à travers le registre. La fonction principale d'une porte guillotine est d'isoler et de fermer le système de tuyauterie pour arrêter l'équipement et effectuer la maintenance.
application
Les registres à bulles d'air sont couramment utilisés dans les installations de traitement des eaux usées. Les registres à guillotine sont couramment utilisés pour l'isolation de l'entrée et de la sortie de l'épurateur, la purification des gaz de combustion, l'isolation de la cheminée et l'isolation du dépoussiéreur.
